Historia de la computadora.

      HITORIA DE LAS COMPUTADORAS

Las computadoras aparecen a finales de la década de 1950.

La computadora resulta ser un medio mecánico (electrónico, de hecho) para representar descripciones libre de ambigüedad y obtener un resultado útil.

Más aún, podría decirse que la   computadora aparece cuando los niveles tecnológicos (electrónico fundamentalmente) alcanzan el grado de avance y refinamiento que ya tenían las ideas y conceptos matemáticos, lo cual sucede a mediados del siglo XX.

Uno de los problemas que siempre nos ha cautivado es el relacionado con la actividad de contar y con el concepto de número.  De ahí que las primeras herramientas que se inventaron en esté ingenio mecánico capaz de liberarnos de la pesada tarea de calcular a mano.

•  El abaco, es la primera calculadora mecánica, aunque no se puede llamar computadora porque carece de un elemento fundamental, el   programa,   que no se logrará hasta mucho tiempo después.
• La maquina de calcular de Blaise Pascal (1623-1662).  Se trata de engranes en una caja, que proporcionan resultados de operaciones de suma y resta en forma directa – mostrando un numero a través de una ventanita-
•   La máquina analítica  de Charles Babbage, nació alrededor de 1830, esta podría considerarse la primer computadora.  Este diseño, nunca llevado por completo a la práctica, contenía todos los elementos que configuran una computadora moderna y la diferencian de una calculadora.

• La máquina analítica estaba dividida funcionalmente en dos grandes  partes: una que ordenaba y otra que ejecutaba las ordenes.  La que ejecutaba las ordenes era una versión muy ampliada de la máquina de Pascal, mientras que la otra era la parte clave.  La innovación consistía en que el usuario podía, cambiando las especificaciones de control, lograr que la misma máquina ejecutara operaciones complejas, diferentes de las hechas antes.

 Esta verdadera antecesora de las computadoras contaba también con una sección en donde recibían los datos para trabajar.  La maquina seguía instrucciones dadas por la unidad de control, las cuales indicaban qué hacer con los datos de entrada, para obtener luego resultados deseados. La aplicación fundamental para la que se elaboro esta maquina era, elaborar tablas de funciones matemáticas usuales (logaritmos, tabulaciones trigonometricas, etc.)  que requerían mucho esfuerzo manual.

Ésta leía los datos por medio de tarjetas perforadas.



No obstante esta nunca pudo entrar en circulación porque cada que se quería calcular una función diferente se debían cambiar las especificaciones.

GENERACIONES DE LAS COMPUTADORAS

Esta clasificación se emplea poco ya, y además el criterio para determinar cuando se dio el cambio de una generación a otra no está claramente definido, aunque proponemos que al menos debieran cumplirse los dos requisitos estructurales :

·          Cambios estructurales en su construcción.

·         Avances significativos en la forma de comunicación con las computadoras.

Primera Generación

El arranque de la industria de la computación se caracteriza por un gran desconocimiento de las capacidades y alcances de las computadoras.  Por ejemplo, según un estudio de esa época, se suponía que iban a ser necesarias alrededor de 20 computadoras para saturar la capacidad del mercado de Estados Unidos en el campo del procesamiento de datos.  Esta primera etapa abarcó la década de 1950 y se conoce como la primera generación de computadoras.  Las maquinas de esta generación cumplen los requisitos antes mencionados de la siguiente manera:

·         Su construcción estaba basada en circuitos de tubos de vacío o bulbos.

·         La comunicación se establecía por medio de programación en lenguaje máquina (binario).

Segunda generación

Cerca de la década de 1960 las computadoras seguían en constante evolución, reduciendo su tamaño y aumentado sus capacidades de procesamiento. Al mismo tiempo se iba definiendo con mayor claridad una nueva ciencia: la de comunicarse con la computadora, que recibía el nombre de programación de sistemas (software de base).

En esta etapa puede hablarse ya de la segunda generación de computadoras, que se caracteriza por los siguientes aspectos primordiales.

• Estaban construidas por circuitos de transistores.
• Se programaban con nuevos lenguajes llamados de “alto nivel”.

Tercera Generación

A mediados de la década de 1960, con la aparición de nuevas y mejores formas de comunicarse con la máquina, además de procesos adicionales en electrónica, surge la tercera generación de computadoras.

Se inaugura con la presentación, en abril de 1964 , de la serie 360 de IBM, como culminación de una enorme estrategia comercial y de mercadotecnia.

Las características de la tercera generación consisten en :

• Su fabricación electrónica está basada en circuitos integrados: agrupamiento de circuitos de transistores grabados en milimétricas placas de silicio.
• Su manejo es por medio de los lenguajes de control de los sistemas operativos.

Minicomputadoras

A mediados de la década de 1970, surgió un gran mercado para computadoras de tamaño mediano, o minicomputadoras, no tan costosas como las grandes máquinas y con una gran capacidad de proceso. En un principio, el mercado de estas maquinas fue dominado por la serie PDP-8 de DEC (Digital Equipamento    Corporation).

Las computadoras de la serie IBM 360 (modelos 20, 22,30,40,50,65,75, 85, 90, 195 ) incluyan técnicas especiales del manejo de procesador, unidades de cinta magnética para nueve canales, paquetes de discos magnéticos y otras características Haza usuales.

El sistema operativo de esta serie, llamado OS (Operative System), en varias configuraciones, incorporaba un conjunto de técnicas de manejo de memoria y del procesador que pronto se convirtieron es estándares.

Esta serie alcanzo un éxito enorme de tal forma que la gente en general, pronto llego a identificar el concepto de computadora con IBM. Sin embargo sus maquinas no fueron las únicas, ni necesariamente las mejores. También existían CDC serie 600 modelo 6600, que durante varios años fue considerada la mas rápida.

A mediados de 1970, IBM produjo la serie 370 (modelos 115, 125, 135, 145, 158, 168) como mejora de la serie 360. UNIVAC compitió con los modelos 1108 y 1110, CDC inauguro se serie 7000 con el modelo 7600, reformando después para introducir el modelo Cyber.

Cuarta generación

El adelanto de la microelectrónica prosiguió a una velocidad impresionante, y por el año de 1972, surgió en el mercado una nueva familia de circuitos integrados de alta densidad, que recibieron el nombre de microprocesadores.  Las microcomputadoras  diseñadas con base en estos circuitos de semiconductores eran extremadamente pequeñas y baratas, por lo que su uso se extendió al mercado de consumo.

Sin embargo desde el punto de vista estricto, hace poco ingresamos a la cuarta generación, porque en la que podía llamarse la segunda parte de la tercera generación solo hubo adelantos significativos en el punto A y no en el punto B.  Con el uso masivo de internet ya también ya se puede hablar de un cambio sustancial en el punto B.

Por los que criterios son:

• Microelectrónica de alta integración y distribución de tareas específicas mediante microprocesadores acoplados.
• Acceso a la red desde una computadora personal, tanto en forma local como global.

DISPOSITIVOS DE ENTRADA

Son los que envían información a la unidad de procesamiento, en código binario. Dispositivos de entrada (entre otros):Teclado: Un teclado se compone de una serie de teclas agrupadas en funciones que podremos describir:

·         Teclado alfanumérico: es un conjunto de 62 teclas entre las que se encuentran las letras, números, símbolos ortográficos, Enter, alt...etc.

·         Teclado de Función: es un conjunto de 13 teclas entre las que se encuentran el ESC, tan utilizado en sistemas informáticos, más 12 teclas de función. Estas teclas suelen ser configurables pero por ejemplo existe un convenio para asignar la ayuda a F1.

·         Teclado Numérico: se suele encontrar a la derecha del teclado alfanumérico y consta de los números así como de un Enter y los operadores numéricos de suma, resta,... etc.

·         Teclado Especial: son las flechas de dirección y un conjunto de 9 teclas agrupadas en 2 grupos; uno de 6 (Inicio y fin entre otras) y otro de 3 con la tecla de impresión de pantalla entre ellas.

DISPOSITIVOS DE SALIDA

Son los dispositivos que reciben información que es procesada por la CPU y la reproducen para que sea perceptible para la persona.

DISPOSITIVOS DE SALIDA:

·         Monitor: es la pantalla en la que se ve la información suministrada por el ordenador. En el caso más habitual se trata de un aparato basado en un tubo de rayos catódicos (CRT) como el de los televisores, mientras que en los portátiles es una pantalla plana de cristal líquido (LCD).

Puntos a tratar en un monitor:

·         Resolución (RESOLUTION): Se trata del número de puntos que puede representar el monitor por pantalla, en horizontal x vertical. Así, un monitor cuya resolución máxima sea 1024x 768 puntos puede representar hasta 768 líneas horizontales de 1024 puntos cada una, probablemente además de otras resoluciones inferiores, como 640x480 u 800x600.

·         Refresco de Pantalla: Se puede comparar al número de fotogramas por segundo de una película de cine, por lo que deberá ser lo mayor posible. Se mide en HZ (hertzios) y debe estar por encima de los 60 Hz, preferiblemente 70 u 80. A partir de esta cifra, la imagen en la pantalla es sumamente estable, sin parpadeos apreciables, con lo que la vista sufre mucho menos.

·         Tamaño de punto (DOT PITCH): Es un parámetro que mide la nitidez de la imagen, midiendo la distancia entre dos puntos del mismo color; resulta fundamental a grandes resoluciones. En ocasiones es diferente en vertical que en horizontal, o se trata de un valor medio, dependiendo de la disposición particular de los puntos de color en la pantalla, así como del tipo de rejilla empleada para dirigir los haces de electrones

DISPOSITIVOS DE ALMACENAMIENTOS

Son dispositivos que sirven para almacenar el software del ordenador. Se basa en dos tipos de tecnologías: la óptica y la magnética. La magnética se basa en la histéresis magnética de algunos materiales y otros fenómenos magnéticos, mientras que la óptica utiliza las propiedades del láser y su alta precisión para leer o escribir datos.

·         Disco duro: Un disco duro es un soporte de almacenamiento mas o menos perdurable. Tiene tecnología magnética. Son habituales desde que salió el 286. Un disco duro está compuesto de numeroso discos de material sensible a los campos magnéticos, apilados unos sobre otros; en realidad se parece mucho a una pila de disquetes sin fundas y con el mecanismo de giro y el brazo lector incluido en la carcasa. Su giro posee una velocidad tan alta (unas 4.000 rpm), que es recomendable instalarle un ventilador para su refrigeración.

·         Disquetera: Por malo y anticuado que sea un ordenador, siempre dispone de al menos uno de estos aparatos. Su capacidad es totalmente insuficiente para las necesidades actuales, pero cuentan con la ventaja que les dan los muchos años que llevan como estándar absoluto para almacenamiento portátil.

QUE ES HARDWARE??

Corresponde a todas las partes tangibles de una computadora: sus componentes eléctricos, electrónicos, electromecánicos y mecánicos; sus cables, gabinetes o

 cajas, periféricos de todo tipo y cualquier otro elemento físico involucrado; contrariamente, el soporte lógico es intangible y es llamado software.

QUE ES SOFTWARE??

Se conoce como software al equipamiento lógico o soporte lógico de una computadora digital; comprende el conjunto de los componentes lógicos necesarios que hacen posible la realización de tareas específicas, en contraposición a los componentes físicos, que son llamados hardware.

QUE ES SISTEMA BINARIO??

El sistema binario, en matemáticas e informática, es un sistema de numeración en el que los números se representan utilizando solamente las cifras cero y uno (0 y 1). Es el que se utiliza en las computadoras, debido a que trabajan internamente con dos niveles de voltaje, por lo que su sistema de numeración natural es el sistema binario (encendido 1, apagado 0).

                                           UNIDADES DE MEDIDA

Para descargar este archivo puchele aki

http://www.fileserve.com/file/NaDc5bd/HITORIA_DE_LAS_COMPUTADORAS.docx

Ranura isa:

Es un elemento de la placa base de un ordenador que permite conectar a ésta una tarjeta adicional o de expansión, la cual suele realizar funciones de control de dispositivos periféricos adicionales, tales como monitores, impresoras o unidades de disco. En las tarjetas madre del tipo LPX las ranuras de expansión no se encuentran sobre la placa sino en un conector especial denominado riser card.

Las ranuras están conectadas entre sí. Una computadora personal dispone generalmente de ocho unidades, aunque puede llegar hasta doce.

La ranura ISA es un ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Los componentes diseñados para la ranura ISA eran muy grandes y fueron de las primeras ranuras en usarse en las computadoras personales. Hoy en día es una tecnología en desuso y ya no se fabrican placas madre con ranuras ISA. Estas ranuras se incluyeron hasta los primeros modelos del microprocesador Pentium III. Fue reemplazada en el año 2000 por la ranura PCI

                     Ranura Eisa

Casi siempre abreviado EISA, es una arquitectura de bus para computadoras compatibles con el IBM PC. Fue anunciado a finales de 1988 y desarrollado por el llamado "Grupo de los Nueve" (AST, Compaq, Epson, Hewlett-Packard, NEC Corporation, Olivetti, Tandy, Wyse y Zenith Data Systems), vendedores de computadores clónicos como respuesta al uso por parte de IBM de su arquitectura propietaria MicroChannel (MCA) en su serie PS/2. Tuvo un uso limitado en computadores personales 386 y 486 hasta mediados de los años 1990, cuando fue reemplazado por los buses locales tales como el bus local VESA y el

PCI-Express, abreviado como PCI-E o PCIE, aunque erróneamente se le suele abreviar como PCIX o PCI-X. Sin embargo, PCI-Express no tiene nada que ver con

AGP

Es desarrolafo en 1996 como puerto grafico de altas prestaciones, para solucionar  el cuello de botella que se creaba en  las graficas PCI



PCI-X

Que es una evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2.1. Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión.

Este bus está estructurado como enlaces punto a punto,full-duplex, trabajando en serie. En PCIE 1.1 (el más común en 2007) cada enlace transporta 250 MB/s en cada dirección. PCIE 2.0 dobla esta tasa y PCIE 3.0 la dobla de nuevo.

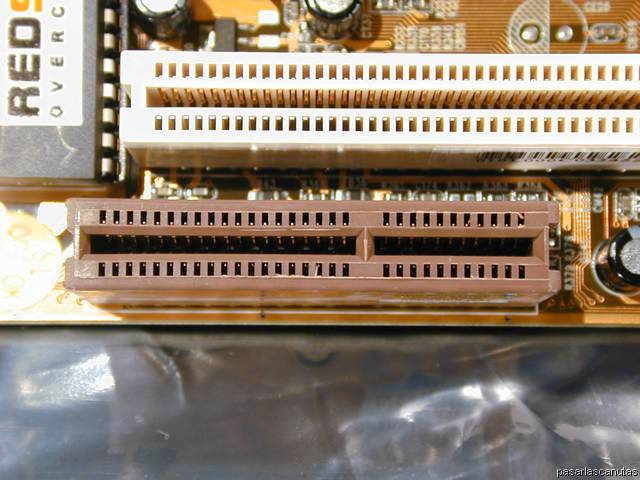

Cnr

Comunication and Networking Rise

















                                         Para descargar este archivo puchele aqui
                                http://www.fileserve.com/file/C327dxG/Ranura_isa.docx

Tarjeta Madre

La tarjeta madre es el componente más importante de un computador, ya que en él se integran y coordinan todos los demás elementos que permiten su adecuado funcionamiento. De este modo, una tarjeta madre se comporta como aquel dispositivo que opera como la plataforma o circuito principal de una computadora.

La tremenda importancia que posee una tarjeta madre radica en que, en su interior, se albergan todos los conectores que se necesitan para cobijar a las demás tarjetas del computador. De esta manera, una tarjeta madre cuenta con los conectores del procesador, de la memoria RAM, del BIOS, así como también, de las puertas en serie y las puertas en paralelo. En este importante tablero es posible encontrar también los conectores que permiten la expansión de la memoria y los controles que administran el buen funcionar de los denominados accesorios periféricos básicos, tales como la pantalla, el teclado y el disco duro.

http://galeon.com/dreampaginas/

Disipador

Un disipador es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier elemento.

Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente

Ventilador

Un ventilador es una máquina de fluido concebida para producir una corriente de aire mediante un rodete con aspas que giran produciendo una diferencia de presiones. Entre sus aplicaciones, destacan las de hacer circular y renovar el aire en un lugar cerrado para proporcionar oxígeno suficiente a los ocupantes y eliminar olores, principalmente en lugares cerrados; así como la de disminuir la resistencia de transmisión de calor por convección. Fue inventado en 1882 por el estadounidense Schuyler S. Wheeler.

Se utiliza para desplazar aire o gas de un lugar a otro, dentro de o entre espacios, para motivos industriales o uso residencial, para ventilación o para aumentar la circulación de aire en un espacio habitado, básicamente para refrescar. Por esta razón, es un elemento indispensable en climas cálidos.   Un ventilador también es la turbomáquina que absorbe energía mecánica y la transfiere a un gas, proporcionándole un incremento de presión no mayor de 1.000 mmH₂O aproximadamente, por lo que da lugar a una variación muy pequeña del volumen específico y suele ser considerada una máquina hidráulica.   En energía, los ventiladores se usan principalmente para producir flujo de gases de un punto a otro; es posible que la conducción del propio gas sea lo esencial, pero también en muchos casos, el gas actúa sólo como medio de transporte de calor, humedad, etc.; o de material sólido, como cenizas, polvos, etc.

Zócalo:

Es el lugar donde se inserta el "cerebro" del ordenador. Durante más de 10 años ha consistido en un rectángulo o cuadrado donde el "micro", una pastilla de silicio cubierta, negro con patitas, se introducía con mayor o menor facilidad; recientemente, la aparición de los Pentium II, los primeros Pentium III y algunos Athlon han cambiado un poco este panorama.

Veamos en detalle los tipos más comunes de zócalo, o socket, como dicen los anglosajones: ·         PGA: son el modelo clásico, usaden el 386 y el 486; consiste en un cuadrado de conectores en forma de agujero donde se insertan las patitas del chip por pura presión. Según el chip, tiene más o menos agujeritos.

·         ZIF: Zero Insertion Force (socket), es decir, zócalo de fuerza de inserción nula. El gran avance que relajó la vida de los más aficionados a la ampliación de ordenadores. Eléctricamente es como un PGA, aunque gracias a un sistema mecánico permite introducir el micro sin necesidad de fuerza alguna, con lo que el peligro de romper el chip por Quiebre de una patita desaparece.
Apareció en la época del 486 y sus distintas versiones (sockets 3, 5 y 7, principalmente) se han utilizado hasta que apareció el Pentium II; previsiblemente, el último micro que lo utilizará será el AMD K6-3. Actualmente se fabrican dos tipos de zócalos ZIF.

·         Socket 7 "Súper 7": variante del Socket 7 que se caracteriza por poder usar velocidades de bus de hasta 100 MHz, es el que utilizan los micros AMD K6-2.

·         Socket 370 o PGA370: físicamente similar al anterior, pero incompatible con él por utilizar un bus distinto, es el que incorporan los micros Intel Celeron, Pentium II, Pentium III de última generación.

·         Slot 1: la manzana de la discordia, o cómo quedarse el mercado convirtiendo una arquitectura abierta en un diseño propietario. Es un invento de Intel para enchufar los Pentium II, o más bien para desenchufar a su competencia, AMD y Cyrix

 Procesadores:

El microprocesador o simplemente procesador, es el circuito integrado central y más complejo de una computadora u ordenador; a modo de ilustración, se le suele asociar por analogía como el "cerebro" de una computadora.

El procesador es un circuito integrado constituido por millones de componentes electrónicos integrados. Constituye la unidad central de procesamiento (CPU) de un PC catalogado como microcomputador.

Desde el punto de vista funcional es, básicamente, el encargado de realizar toda operación aritmético-lógica, de control y de comunicación con el resto de los componentes integrados que conforman un PC, siguiendo el modelo base de Von Neumann. También es el principal encargado de ejecutar los programas, sean de usuario o de sistema; sólo ejecuta instrucciones programadas a muy bajo nivel, realizando operaciones elementales, básicamente, las aritméticas y lógicas, tales como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria.

Esta unidad central de procesamiento está constituida, esencialmente, por registros, una unidad de control y una unidad aritmético lógica (ALU), aunque actualmente todo microprocesador también incluye una unidad de cálculo en coma flotante, (también conocida como "co-procesador matemático"), que permite operaciones por hardware con números decimales, elevando por ende notablemente la eficiencia que proporciona sólo la ALU con el cálculo indirecto a través de los clásicos números enteros. Aparece en computadoras de cuarta generación.

El microprocesador está conectado, generalmente, mediante un zócalo específico a la placa base. Normalmente para su correcto y estable funcionamiento, se le adosa un sistema de refrigeración, que consta de un disipador de calor fabricado en algún material de alta conductividad térmica, como cobre o aluminio, y de uno o más ventiladores que fuerzan la expulsión del calor absorbido por el disipador; entre éste último y la cápsula del microprocesador suele colocarse pasta térmica para mejorar la conductividad térmica. Existen otros métodos más eficaces, como la refrigeración líquida o el uso de células peltier para refrigeración extrema, aunque estas técnicas se utilizan casi exclusivamente para aplicaciones especiales, tales como en las prácticas de overclocking.

Para descargar este archivo puchele aqui

http://www.fileserve.com/file/bR2YAcA/Tarjeta_Madre.docx

Bios

El BIOS (sigla en inglés de basic input/output system; en español "sistema básico de entrada y salida") es un software que localiza y reconoce todos los dispositivos necesarios para cargar el sistema operativo en la memoria RAM; es un software muy básico instalado en la placa base que permite que ésta cumpla su cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y configuración del hardware del sistema que, como mínimo, maneja el teclado y proporciona una salida básica (emitiendo pitidos normalizados por el altavoz de la computadora si se producen fallos) durante el arranque. El BIOS usualmente está escrito en lenguaje ensamblador. El primer uso del término "BIOS" se dio en el sistema operativo CP/M, y describe la parte de CP/M que se ejecutaba durante el arranque y que iba unida directamente al hardware (las máquinas de CP/M usualmente tenían un simple cargador arrancable en la memoria de sólo lectura, y nada más). La mayoría de las versiones de MS-DOS tienen un archivo llamado "IBMBIO.COM" o "IO.SYS" que es análogo al BIOS de CP/M.



El Northbridge (traducido como: "puente norte" en español) es el circuito integrado más importante del conjunto de chips (Chipset) que constituye el corazón de la placa madre. Recibe el nombre por situarse en la parte superior de las placas madres con formato ATX y por tanto no es un término utilizado antes de la aparición de este formato para ordenadores de sobremesa. También es conocido como MCH (concentrador controlador de memoria) en sistemas Intel y GMCH si incluye el controlador del sistema gráfico.

Es el chip que controla las funciones de acceso desde y hasta microprocesador, AGP o PCI-Express, memoria RAM, vídeo integrado (dependiendo de la placa) y Southbridge. Su función principal es la de controlar el funcionamiento del bus del procesador, la memoria y el puerto AGP o PCI-Express. De esa forma, sirve de conexión (de ahí su denominación de "puente") entre la placa madre y los principales componentes de la PC: microprocesador, memoria RAM y tarjeta de vídeo AGP o PCI Express. Generalmente, las grandes innovaciones tecnológicas, como el soporte de memoria DDR o nuevos FSB, se implementan en este chip. Es decir, el soporte que tenga una placa madre para determinado tipo de microprocesadores, memorias RAM o placas AGP estará limitado por las capacidades del Northbridge de que disponga.

El puente sur (en inglés southbridge) es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la placa base. El puente sur no está conectado a la unidad central de procesamiento, sino que se comunica con ella indirectamente a través del puente norte.

Pila

Una pila (stack en inglés) es una lista ordinal o estructura de datos en la que el modo de acceso a sus elementos es de tipo LIFO (del inglés Last In First Out, último en entrar, primero en salir) que permite almacenar y recuperar datos. Esta estructura se aplica en multitud de ocasiones en el área de informática debido a su simplicidad y ordenación implícita de la propia estructura.



Chip de video

Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora u ordenador, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor. Las tarjetas gráficas más comunes son las disponibles para las computadoras compatibles con la IBM PC, debido a la enorme popularidad de éstas, pero otras arquitecturas también hacen uso de este tipo de dispositivos.

Es habitual que se utilice el mismo término tanto a las habituales tarjetas dedicadas y separadas como a las GPU integradas en la placa base. Algunas tarjetas gráficas han ofrecido funcionalidades añadidas como captura de vídeo,


sintonización de TV, decodificación MPEG-2 y MPEG-4 o incluso conectores

Firewire, de ratón, lápiz óptico o joystick.

Las tarjetas gráficas no son dominio exclusivo de los PC; contaron o cuentan con ellas dispositivos como los Commodore Amiga (conectadas mediante las ranuras Zorro II y Zorro III), Apple II, Apple Macintosh,

                               Para descargar este archivo puchele aqui

                             http://www.fileserve.com/file/HTgmexj/Bios.docx

Floppy

Los disquetes o floppy disc (discos flexibles) son unidades de almacenamiento.
 Los primeros disquetes utilizado en la informática eran de 8 pulgadas de diámetro (unos 20 centímetros) y podía almacenar una pequeña cantidad de datos comparados con lo que sacaron más adelante las disqueteras y disquetes de 5¼ pulgadas. Estas utilizaban la misma tecnología de base y se llegaron a fabricar en varias versiones, siendo las más populares las de Doble Cara/Doble Densidad DS/DD, con una capacidad de 360 Kbyte. En este formato el tamaño máximo que llegó a fabricarse fue el de alta densidad HD, con una capacidad de 1,2MBytes.

Luego aparecieron las disqueteras de 3½ pulgadas y sus disquetes de 2 modelos: Los de baja densidad, con una capacidad de 720KBytes y la alta densidad de 1,44MBytes. La única diferencia física es que los de 720KBytes lleva un agujero en la parte trasera del disco y el de 1,44MBytes lleva 2 agujeros en el disco.

Serial ata

Serial ATA o SATA (acrónimo de Serial Advanced Technology Attachment) es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, lectores y regrabadores de CD/DVD/BR, Unidades de Estado Sólido u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de transmisión de datos y capacidad para conectar unidades al instante, es decir, insertar el dispositivo sin tener que apagar el ordenador o que sufra un cortocircuito como con los viejos Molex.

ATX

El estándar ATX , para mejorar la funcionalidad de los actuales E/S y reducir el costo total del sistema. Este fue creado por Intel en 1995. Fue el primer cambio importante en muchos años en el que las especificaciones técnicas fueron publicadas por Intel en 1995 y actualizadas varias veces desde esa época, la versión más reciente es la 2.2 [2] publicada en 2004.

Una placa ATX tiene un tamaño de 305 mm x 244 mm (12" x 9.6"). Esto permite que en algunas cajas ATX quepan también placas Boza microATX.

Otra de las características de las placas ATX son el tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos que permiten una única forma de conexión y evitan errores como con las fuentes AT y otro .

AT

Uno de los formatos más grandes de toda la historia del PC (305 × 279–330 mm), definió un conector de potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.

 1995 ATX 305 × 244 mm (Intel)

MicroATX: 244 × 244 mm

FlexATX: 229 × 191 mm

MiniATX: 284 × 208 mm




                                       Para descargar el archivo puchele aqui
                              http://www.fileserve.com/file/W7hbxSc/conectores.docx

Memoria RAM

La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio) es donde a computadora  guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada.

Se le llama RAM por que es posible acceder a cualquier ubicación de ella aleatoria y rápidamente

Físicamente, están constituidas por un conjunto de chips o módulos de chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos:

SDRAM:

Sincronic-RAM. Funciona de manera sincronizada con la velocidad de la placa (de 50 a 66 MHz), para lo que debe ser rapidísima, de unos 25 a 10 ns. Sólo se presenta en forma de DIMMs de 168 contactos; es usada en los Pentium II de menos de 350 MHz y en los Celeron.

DDR

(Double Data Rate) significa doble tasa de transferencia de datos en español. Son módulos de memoria RAM compuestos por memorias sincrónicas (SDRAM), disponibles en encapsulado DIMM, que permite la transferencia de datos por dos canales distintos simultáneamente en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima de 1 GiB (1 073 741 824 bytes).

Son compatibles con los procesadores de Intel Pentium 4 que disponen de un Front Side Bus (FSB) de 64 bits de datos y frecuencias de reloj internas que van desde los 200 a los 400 MHz.

DDR2

 es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de memoria de acceso aleatorio, que es una de las muchas implementaciones de la DRAM.

Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda potencial bajo la misma frecuencia de una DDR SDRAM tradicional (si una DDR a 200 MHz reales entregaba 400 MHz nominales, la DDR2 por esos mismos 200 MHz reales entrega 800 MHz nominales). Este sistema funciona debido a que dentro de las memorias hay un pequeño buffer que es el que guarda la información para luego transmitirla fuera del módulo de memoria, este buffer en el caso de la DDR convencional trabajaba tomando los 2 bits para transmitirlos en 1 sólo ciclo, lo que aumenta la frecuencia final

DDR3 es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de memoria de acceso aleatorio, que es una de las muchas implementaciones de la SDRAM.

El principal beneficio de instalar DDR3 es la habilidad de hacer transferencias de datos más rápido, lo que permite obtener velocidades de transferencia y velocidades de bus más altas que las versiones DDR2 anteriores. Sin embargo, no hay una reducción en la latencia, la cual es proporcionalmente más alta. Además la DDR3 permite usar integrados de 512 MB a 8 GB, siendo posible fabricar módulos de hasta 16 GiB. También proporciona significativas mejoras en el rendimiento en niveles de bajo voltaje, lo que lleva consigo una disminución del gasto global de consumo.

SIMM

(siglas de Single In-line Memory Module), es un formato para módulos de memoria RAM que consisten en placas de circuito impreso sobre las que se montan los integrados de memoria DRAM. Estos módulos se inserta en zócalos sobre la placa base. Los contactos en ambas caras están interconectados, esta es la mayor diferencia respecto de sus sucesores los DIMMs. Fueron muy populares desde principios de los 80 hasta finales de los 90, el formato fue estandarizado por JEDEC bajo el número JESD-21C.

DIMM

 son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en línea doble. Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base. Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.

Las memorias DIMM comenzaron a reemplazar a las SIMM como el tipo predominante de memoria cuando los microprocesadores Intel Pentium dominaron el mercado.

Un DIMM puede comunicarse con el PC a 64 bits (y algunos a 72 bits) en vez de los 32 bits de los SIMM.

Funciona a una frecuencia de 133 MHz cada una.

Los módulos en formato DIMM (Módulo de Memoria en Línea Doble),al ser memorias de 64 bits, lo cual explica por qué no necesitan emparejamiento. Los módulos DIMM poseen chips de memoria en ambos lados de la placa de circuito impresa, y poseen a la vez, 84 contactos de cada lado, lo cual suma un total de 168 contactos. Además de ser de mayores dimensiones que los módulos SIMM (130x25mm), estos módulos poseen una segunda muesca que evita confusiones.

Cabe observar que los conectores DIMM han sido mejorados para facilitar su inserción, gracias a las palancas ubicadas a ambos lados de cada conector.

También existen módulos más pequeños, conocidos como SO DIMM (DIMM de contorno pequeño), diseñados para ordenadores portátiles. Los módulos SO DIMM sólo cuentan con 144 contactos en el caso de las memorias de 64 bits, y con 77 contactos en el caso de las memorias de 32 bits.

RIMM

 acrónimo de Rambus Inline Memory Module(Módulo de Memoria en Línea Rambus), designa a los módulos de memoria RAM que utilizan una tecnología denominada RDRAM, desarrollada por Rambus Inc. a mediados de los años 1990 con el fin de introducir un módulo de memoria con niveles de rendimiento muy superiores a los módulos de memoria SDRAM de 100 MHz y 133 MHz disponibles en aquellos años.

Los módulos RIMM RDRAM cuentan con 184 pines y debido a sus altas frecuencias de trabajo requieren de difusores de calor consistentes en una placa metálica que recubre los chips del módulo. Se basan en un bus de datos de 16 bits y están disponibles en velocidades de 300MHz (PC-600), 356 Mhz (PC-700), 400 MHz (PC-800) y 533 Mhz (PC-1066) que por su pobre bus de 16 bits tenía un rendimiento 4 veces menor que la DDR. La RIMM de 533MHz tiene un rendimiento similar al de un módulo DDR133, a pesar de que sus latencias son 10 veces peores que la DDR

Las memorias SO-DIMM (Small Outline DIMM) consisten en una versión compacta de los módulos DIMM convencionales. Debido a su tamaño tan compacto, estos módulos de memoria suelen emplearse en computadores portátiles, PDAs y notebooks, aunque han comenzado a sustituir a los SIMM/DIMM en impresoras de gama alta y tamaño reducido y en equipos con placa base miniatura Mini-ITX).

Los módulos SO-DIMM tienen 100, 144 ó 200 pines. Los de 100 pines soportan transferencias de datos de 32 bits, mientras que los de 144 y 200 lo hacen a 64 bits. Estas últimas se comparan con los DIMM de 168 pines (que también realizan transferencias de 64 bits). A simple vista se diferencian porque las de 100 tienen 2 hendiduras guía, las de 144 una sola hendidura casi en el centro y las de 200 una hendidura parecida a la de 144 pero más desplazada hacia un extremo

Para descargar este archivo puchele aqui

http://www.fileserve.com/file/FhYpzRh/SIMM.docx

Fuente de poder

La fuente de poder, fuente de alimentación o fuente de energía es el dispositivo que provee la electricidad con que se alimenta una computadora u ordenador. Por lo general, en las computadoras de escritorio (PC), la fuente de poder se ubica en la parte de atrás del gabinete, junto a un ventilador que evita su recalentamiento.

La fuente de poder es una fuente eléctrica, un artefacto activo que puede proporcionar corriente eléctrica gracias a la generación de una diferencia de potencial entre sus bornes. Se diseña a partir de una fuente ideal, que es un concepto utilizado en la teoría de circuitos para analizar el comportamiento de los componentes electrónicos y los circuitos reales.

La fuente de alimentación se encarga de convertir la tensión alterna de la red industrial en una tensión casi continua. Para esto consta de un rectificador, fusibles y otros componentes que le permiten recibir la electricidad, regularla, filtrarla y adaptarla a las necesidades de la computadora.

Es importante cuidar la limpieza de la fuente de poder; de lo contrario, puede acumular polvo que obstruya la salida de aire. Al aumentar la temperatura, la fuente puede recalentarse y quemarse, dejando de funcionar. Una falla en la fuente de poder incluso puede perjudicar a otros componentes de la computadora, como la placa madre o la placa de video

Los Puertos de Comunicación

Los puertos de comunicación son herramientas que permiten manejar e intercambiar datos entre un computador (generalmente están integrados en las tarjetas madres) y sus diferentes periféricos, o entre dos computadores. Entre losdiferentes puertos de comunicación tenemos:

Estos puertos son en esencia puertos paralelos que se utilizan para conectar pequeños periféricos a la PC. Su nombre viene dado por las computadoras de modelo PS/2 de IBM, donde fueron utilizados por primera vez.

Este es un puerto serial, con conectores de tipo Mini DIN, el cual consta por lo general de 6 pines o conectores. La placa base tiene el conector hembra. En las placas de hoy en día se pueden distinguir el teclado del Mouse por sus colores, siendo el teclado (por lo general) el de color violeta y el Mouse el de color verde.


Existen 2 conectores diferentes para estos puertos. El primero es un DIN de 5 pines (conocido comúnmente como AT) y el segundo es un conector MiniDIN de 6 pines (normalmente llamado PS/2). Estos dos conectores son electrónicamente iguales, lo único que cambia es su apariencia interna.

Estos puertos son utilizados principalmente por teclados y ratones.

Puertos PS/2:

Puertos USB (Universal Serial Bus):

                                      Para descargar este archivo puchele aqui

                                   http://www.fileserve.com/file/Ef2btSg/Fuente_de_poder.docx

Puertos Seriales (COM):

Son adaptadores que se utilizan para enviar y recibir información de BIT en BIT fuera del computador a través de un único cable y de un determinado software de comunicación. Un ordenador o computadora en serie es la que posee una unidad aritmética sencilla en la cual la suma en serie es un calculo digito a digito

Puertos Paralelos (LPT):

Son conectores utilizados para realizar un enlace entre dos dispositivos; en el sistema lógico se le conoce como LPT. El primer puerto paralelo LPT1 es normalmente el mismo dispositivo PRN (nombre del dispositivo lógico de la impresora).

Puertos RJ-11:

Es un conector utilizado por lo general en los sistemas telefónicos y es el que se utiliza para conectar el MODEM a la línea telefónica de manera que las computadoras puedan tener acceso a Internet.

El RJ11 se refiere expresamente al conector de medidas reducidas el cual está al cable telefónico y tiene cuatro contactos (pines) para cuatro hilos de cable telefónico aunque se suelen usar únicamente dos.

Puertos RJ-45:

Es una interfaz física utilizada comúnmente en las redes de computadoras, sus siglas corresponden a "Registered Jack" o "Clavija Registrada", que a su vez es parte del código de regulaciones de Estados Unidos.

 Características:

·         Es utilizada comúnmente con estándares como EIA/TIA-568B, que define la disposición de los pines.

·         Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones.

·         Este conector se utiliza en la mayoría de las tarjetas de ethernet (tarjetas de red) y va en los extremos de un cable UTP nivel 5

Puertos VGA

El puerto VGA es el puerto estandarizado para conexión del monitor a la PC.

·         Su conector es un HD 15, de 15 pines organizados en 3 hileras horizontales.

Es de forma rectangular, con un recubrimiento plástico para aislar las partes metálicas.

En la parte p|osterior de los monitores y en la parte trasera del PC, cerca del puerto de S-video.

Puertos RCA

El conector RCA es un tipo de conector eléctrico común en el mercado audiovisual. El nombre "RCA" deriva de la Radio Corporation of America, que introdujo el diseño en los 1940.

Un problema del sistema RCA es que cada señal necesita su propio cable. Para evitar líos, se usan otros tipos de conectores combinados, como el euroconector (SCART), presente en la mayoría de televisiones modernas. Además, también se encuentran adaptadores RCA-SCART.

USB

Un puerto USB es una entrada o acceso para que el usuario pueda compartir información almacenada en diferentes dispositivos como una cámara de fotos, un pendrive, entre otros, con un computador. Las siglas USB quieren decir Bus de Serie Universal en inglés

En 1996, IBM, Intel, Northern Telecom, Compaq, Microsoft, Digital Equipment Corporation y NEC, siete empresas relacionadas al mundo de la tecnología y las comunicaciones crearon esta nueva forma de conectar diversos dispositivos a un solo servidor. De esta manera se fue dejando atrás los antiguos puertos en paralelo y serial y se aumentó la velocidad de trabajo de los dispositivos a 12 mbps en promedio. Los equipos de Windows se adaptaron rápidamente a esta nueva tecnología, a lo que más tarde se sumaron los aparatos Macintosh.

PS/2

El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal System/2 que es creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros.

La comunicación en ambos casos es serial (bidireccional en el caso del teclado), y controlada por micro controladores situados en la placa madre. No han sido diseñados para ser intercambiados en caliente, y el hecho de que al hacerlo no suela ocurrir nada es más debido a que los micro controladores modernos son mucho más resistentes a cortocircuitos en sus líneas de entrada/salida

FIREWIRE

 El puerto FireWire compite directamente contra el con el puerto USB 2 y en menor medida contra el puerto SATA.

Ethernet

Ethernet es un estándar de redes de área local para computadores con acceso al medio por contienda CSMA/CD. ("Acceso Múltiple por Detección de Portadora con Detección de Colisiones"), es una técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI.

Conectores de audio

El conector RCA es un tipo de conector eléctrico común en el mercado audiovisual. El nombre "RCA" deriva de la Radio Corporation of America, que introdujo el diseño en los 1940.

En muchas áreas ha sustituido al conector típico de audio (jack), muy usado desde que los reproductores de casete se hicieron populares, en los años 1970. Ahora se encuentra en la mayoría de televisores y en otros equipos, como grabadores de vídeo o DVD.

El conector macho tiene un polo en el centro (+), rodeado de un pequeño anillo metálico (-) (a veces con ranuras), que sobresale. El conector hembra tiene como polo central un agujero cubierto por otro aro de metal, más pequeño que el del macho para que éste se sujete sin problemas.

Puertos de comunicaciones:

Puertos ps/2

Puerto USB

Puerto paralelo

Puerto RJ-11

Puerto RJ-45

Puerto VGA

Puerto RCA


                                                           Para descargar este archivo puchele aqui
                                                     http://www.fileserve.com/file/DRGGCMT/puertos.docx
